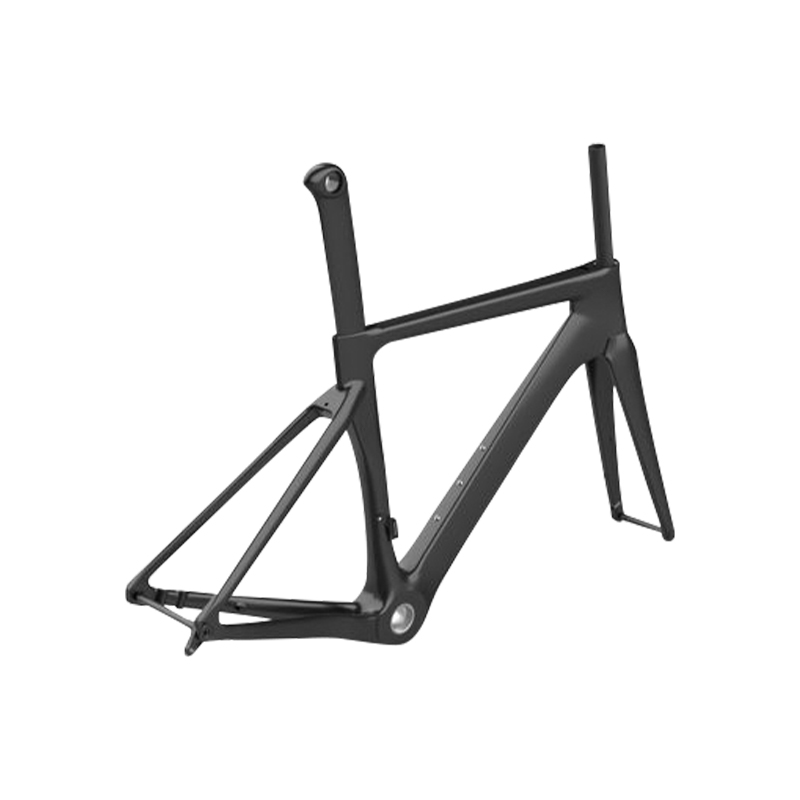

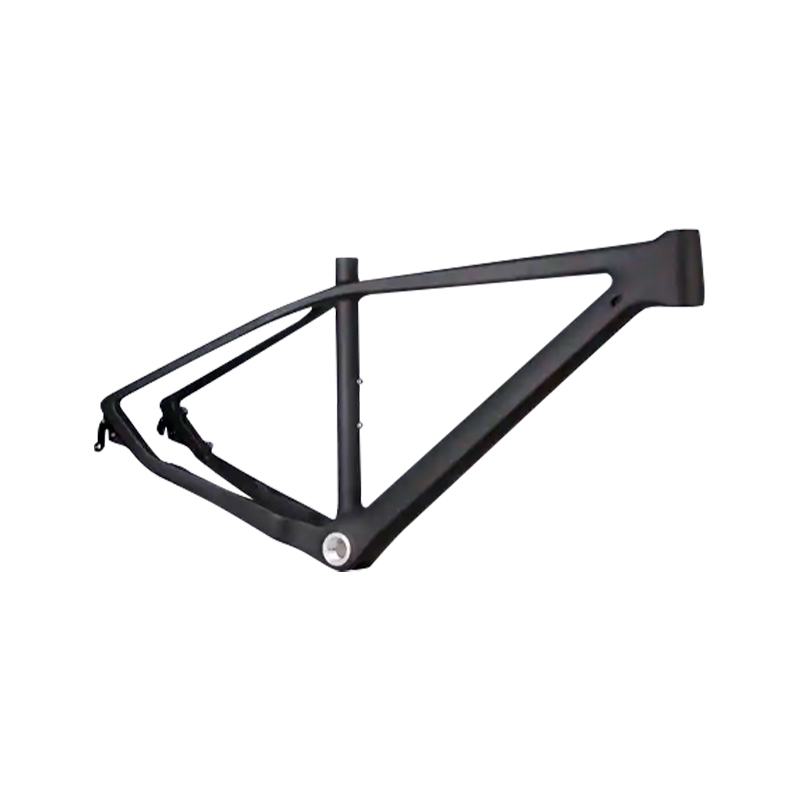

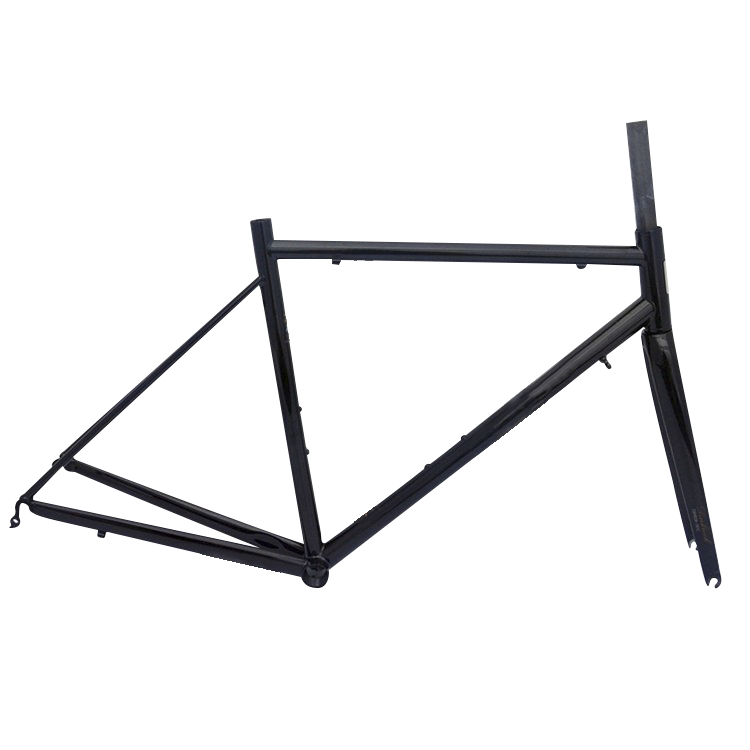

탄소 섬유 자전거 프레임

탄소 섬유 자전거 프레임은 에폭시 수지 매트릭스에 내장된 탄소 섬유 층(직조 탄소 섬유 층)으로 구성됩니다. 탄소 섬유는 강도를 부여하고 수지는 서로 결합합니다. 대부분의 프레임은 여러 층의 탄소 섬유/수지 재료("프리프레그"라고 함)로 만들어지며, 프레임의 다양한 위치에서 다양한 등급과 방향이 고려됩니다.
장점:

  • 높은 강성 대 중량 비율;
  • 향상된 성형성;
  • 공기 역학적 관형 프로파일로 성형할 수 있습니다.
문의하기
이전의：고강도 내식성 경량 패들보드다음：탄소 섬유 경량 피클볼 패들
범위
자작물 - 탄소섬유
굽힘 강도 MPa 700-900
인장강도 MPa 300-400
압축강도 MPa 150-250
탄성 계수 평점 200-300
밀도 g/cm 3 1.8
모노코크 · 높은 모듈러스
탄소 섬유 자전거 프레임
EPS 내부 몰딩이 포함된 Toray T700, T800 및 M40J 탄소 섬유 프리프레그를 사용한 모노코크 구조입니다. 프레임 중량 범위는 850~1150g(M 사이즈, 디스크 브레이크 버전)입니다. 이방성 강성 분포를 위해 설계된 레이업 일정: 헤드 튜브 측면 강성 120N·m/°(EN 14781 표준), 바텀 브래킷 비틀림 강성 50N·m 토크 입력에서 180N·m/°. 드롭아웃 정렬 공차 ±0.5mm, 압입식 BB86 쉘 동심도 0.05mm 이내.
무게(M) 850~1150g
BB 강성 180N·m/°
포크 오프셋 43~48mm
◆
구조적 장점
  • → 특정 강성 비율: 105~120kN·m/kg, 동일한 질량에서 알루미늄 6061(25kN·m/kg) 및 강철(20~22kN·m/kg)을 초과합니다.
  • → 진동 감쇠: 50~200Hz에서 모달 감쇠 계수 0.025~0.035, 도로 채터링이 접촉점으로 전달되는 것을 줄입니다.
  • → 충격 저항: EN 14766에 따른 낙하 테스트 성능: 450mm 높이에서 22kg을 떨어뜨린 후에도 구조적 파손이 발생하지 않았습니다.
  • → 내식성: 땀, 염수 분무 또는 UV 노출에 영향을 받지 않습니다(ASTM B117에 따라 테스트, 500시간).
◆
기하학 및 레이업 데이터
체인스테이 길이 405~425mm(크기에 따라 다름)
헤드 튜브 각도 71°~73.5°
버텀 브래킷 드롭 65~75mm
섬유 부피 비율 58% – 65%
플라이 수(DT 영역) 12~18개 레이어(0°/45°/90° 방향)
01
기계적 검증
ISO 4210-6에 따른 피로 테스트: 페달에 적용된 1,200N 하중에서 100,000사이클, 균열 전파 없음. 헤드 튜브 충격: 파손 없는 18kN 정적 하중.
02
표면 및 마감
무광택 UD, 유광 트윌 또는 원시 탄소 노출 마감. 투명 코팅 두께 40–60 μm, 500시간 QUV 후 황변 ΔE < 1.5로 UV 안정성.
03
호환성
테이퍼드 헤드 튜브(1-1/8인치 ~ 1-1/2인치), 나사식 BB86-92 또는 T47 바텀 브래킷, 플랫 마운트 디스크 브레이크(160/140mm 로터), 쓰루 액슬 12x100/12x142mm.
⚙
응용분야
로드 레이싱 인듀어런스/그란 폰도 자갈길 트랙 사이클링 전기자전거 개조(인증)
▸ 조립 및 토크 사양
  • 스템 면판 볼트: 5–6 N·m(스티어러 튜브에 카본 조립 페이스트 필요)
  • 버텀 브래킷 컵: 40–50 N·m(나사식) / 압입식에는 Loctite 641 필요
  • 디스크 브레이크 캘리퍼 볼트: 8–10 N·m(나사고정제 중간 강도)
  • 변속기 걸이: 3–4 N·m, 교체 가능한 드롭아웃 유형 UDH 호환
▸ 유지 관리 및 취급 참고 사항
  • 탑 튜브나 시트 튜브를 조이지 마십시오. 작업대 클램프는 시트포스트에만 사용하십시오.
  • 동전 탭 테스트를 사용하여 충돌 후 박리를 검사합니다(청각적 피치 변화는 분리를 나타냄).
  • 와셔나 토크 제한기가 없는 탄소 인터페이스 구성품에서는 8N·m를 초과하지 마십시오.
  • 보관 온도 -10°C ~ 50°C, 아세톤이나 브레이크액과의 직접적인 접촉을 피하십시오.
ⓘ
최대 라이더 체중 제한
도로/자갈 버전의 경우 120kg(기어 포함); 강화된 전자 자전거 인증 버전의 경우 150kg.
ⓘ
페인트에 대한 보증 범위
박리 또는 클리어 코팅 벗겨짐에 대해 2년. 스톤칩은 덮지 않았습니다.
ⓘ
Di2/EPS 내부 라우팅
Shimano Di2, SRAM AXS, Campagnolo EPS와 호환됩니다. 4선용 내부 채널.
! ISO 4210-6 인증을 받았습니다. 추적성을 위한 배치 일련번호입니다. 75kg의 라이더 체중에 최적화된 레이업; 강성 튜닝을 위한 맞춤화가 가능합니다.
