맞춤 제작 단방향 탄소 섬유 직물
집 / 제품 / 탄소 섬유 직물 천 / 순수한 탄소 직물 / 매우 유연한 탄소 섬유 단방향 UD 강화 패브릭
  • 매우 유연한 탄소 섬유 단방향 UD 강화 패브릭
  • 매우 유연한 탄소 섬유 단방향 UD 강화 패브릭
  • 매우 유연한 탄소 섬유 단방향 UD 강화 패브릭
  • 매우 유연한 탄소 섬유 단방향 UD 강화 패브릭

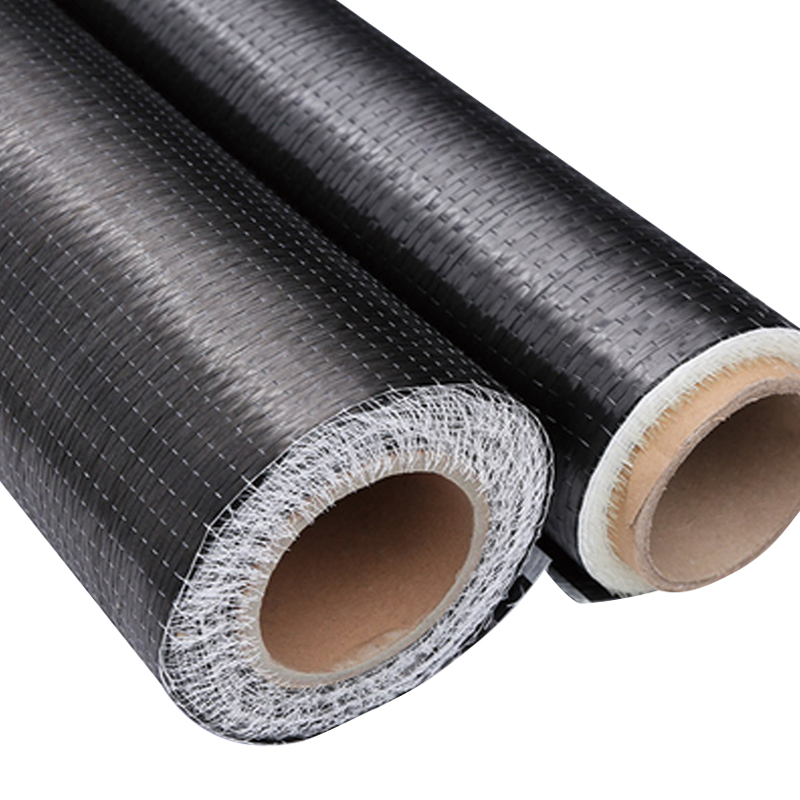

매우 유연한 탄소 섬유 단방향 UD 강화 패브릭

유연성이 뛰어난 탄소섬유 단방향 UD 보강포는 단방향으로 배열된 탄소섬유를 보강재로 사용한 고성능 복합재료입니다. 강도, 모듈러스 및 피로 저항성이 있습니다. 유연성 덕분에 복잡한 구조 표면에 더 쉽게 맞출 수 있으며 다양한 모양의 기판을 강화하는 데 적합합니다. 건물, 교량 및 산업 장비의 수리 및 보강에 널리 사용됩니다. 기존 강철에 비해 가볍고 부식에 강하며 구조가 편리하고 효율적입니다.

문의하기
이전의：1k/3k/12k 탄소 섬유 평직 직물다음：다음 제품이 없습니다
범위

제품특성

  • 가볍고 밀도는 강철의 1/4에 불과합니다.
  • 고강도
  • 복잡한 형상의 부품에 대한 높은 유연성과 높은 적용 가능성.
  • 건설이 편리하고 대형 기계가 필요하지 않으며 건설 효율성이 높습니다.
  • 부식 방지, 내산성, 내알칼리성, 내염성 및 다양한 가혹한 환경에 대한 저항력이 있습니다.
강화 인장 강도 인장 모듈러스 신장 무게(g/㎡)
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 198
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 396
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 400
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 800
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 515
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 1030
적용 분야: 건물 구성 요소의 보, 기둥, 벽, 바닥 슬래브, 교각 및 보-기둥 구조 지점의 보강.

우리는 고객의 요구 사항에 따라 직물을 디자인하고 생산할 수 있습니다(위는 디스플레이의 일부일 뿐입니다)

단방향 · 인장 등급
매우 유연한 탄소 섬유 UD 강화 직물
Toray T700S 및 T800S 연속 필라멘트로 제조된 단방향 탄소 섬유 강화 직물. 섬유 면적 중량 범위는 100gsm ~ 600gsm이며 선택적으로 열가소성 수지 또는 에폭시 호환 크기를 선택할 수 있습니다. 직물 구조는 가벼운 스크림 또는 위사로 결합된 평행 탄소 섬유로 구성되어 기본 하중 방향에서 85-95%의 섬유 정렬을 제공합니다. 이 소재는 선택한 섬유 등급에 따라 230-294GPa의 인장 탄성률과 4,900-5,900MPa의 인장 강도를 나타냅니다. 유연한 바인더 시스템을 사용하면 직물이 섬유 버클링이나 주름으로 인한 응력 집중 없이 곡면 성형 표면에 맞춰질 수 있습니다.
100-600gsm 실제 체중 범위
230-294 GPa 인장 탄성률
4,900-5,900 MPa 인장강도
핵심 장점
01
높은 섬유 정렬
85-95%의 섬유가 하중 방향으로 배향되어 복합 라미네이트의 단위 중량당 비강성과 강도를 극대화합니다.
02
유연한 바인더 시스템
열가소성 분말 또는 에폭시 기반 사이징은 섬유 왜곡 없이 핸드 레이업 및 자동화된 테이프 배치 작업을 위한 직물 유연성을 유지합니다.
03
균일한 두께 제어
섬유 스프레더 기술은 플러스/마이너스 5%의 두께 공차를 달성하여 수지가 풍부한 영역을 줄이고 라미네이트 통합을 향상시킵니다.
04
맞춤형 섬유 무게
100~600gsm까지 100gsm 단위로 제공되므로 라미네이트 플라이 일정을 구조적 요구 사항에 정확하게 맞출 수 있습니다.
기술 사양
섬유 종류 도레이 T700S / T800S / T1100G
크기 조정 옵션 에폭시 호환/열가소성(PA, PPS)
섬유 면적 중량 100, 150, 200, 300, 400, 600gsm
표준폭 300mm, 600mm, 1,200mm
스크림 소재 폴리에스테르 / 유리섬유 / 없음
유통기한 5~25°C, <60% RH에서 12개월
애플리케이션 시나리오
[A]
항공우주 구조물: 굽힘 하중을 견디기 위해 단방향 강화가 필요한 날개 날개보, 동체 보강재 및 조종면 리브.
[B]
자동차 부품: 맞춤형 강성을 갖춘 크래시 박스, B 필러 및 구조적 배터리 트레이는 전체 차량 질량을 줄여줍니다.
[C]
스포츠 장비: 제어된 굴곡 반응과 함께 높은 비강성을 요구하는 자전거 프레임, 낚싯대, 하키 스틱.
[디]
풍력 에너지: 복합 풍력 터빈 블레이드용 스파 캡 및 전단 웹은 20년의 사용 수명 동안 피로 저항성을 제공합니다.
재료 참고 사항
섬유 정렬 검증: 의도된 0도 방향에서 각도 편차는 1.5도 미만으로 유지되며 이는 ASTM D6856에 따라 광학 현미경으로 확인됩니다.
함침 호환성: 에폭시, 비닐 에스테르 및 폴리에스테르 수지 시스템과 일치하는 사이징 화학. 요청 시 BMI 및 시아네이트 에스테르 수지와의 호환성을 제공합니다.
진공 통합: 토우 사이에 갇힌 공기를 제거하고 섬유 부피 비율을 55-65% 달성하기 위해 수지 주입 전에 가스 제거 절차를 권장합니다.
취급 및 보관
01 사이징 성능과 수지 젖음 특성에 영향을 미칠 수 있는 수분 흡수를 방지하기 위해 건조제와 함께 밀봉된 비닐 봉지에 직물을 보관하십시오.
02 직선 칼이나 자동 절단 테이블을 사용하여 절단합니다. 섬유 정렬 불량이나 파손을 유발할 수 있는 날카로운 구부러짐이나 주름을 피하십시오.
03 레이업 직전에 보호용 뒷면 필름을 제거하십시오. 8시간 이상 주변 조건에 노출된 직물은 레이업 환경에서 컨디셔닝되어야 합니다.
04 열가소성 바인더 스크림이 늘어나는 것을 방지하려면 분배 중 롤 장력이 5N을 초과해서는 안 됩니다.
일반적인 질문
레이업의 정확한 면적 중량을 결정하는 방법은 무엇입니까?
섬유 부피 분율 공식: t = (면적당 중량) / (섬유 밀도 x Vf)를 사용하여 필요한 라미네이트 두께를 계산합니다. 60% Vf의 300gsm 직물의 경우 경화된 플라이 두께는 약 0.27mm입니다.
UD 패브릭을 우븐 패브릭과 함께 사용할 수 있나요?
예. 다양한 방향(0°, 90°, ±45°)으로 배치된 UD 레이어는 직조 직물 표면 레이어와 인터리브되어 강성을 유지하면서 표면 마감과 내충격성을 향상시킬 수 있습니다.
에폭시 함침 UD 원단의 최적 경화주기
권장 경화: 120°C에서 2시간, 후경화는 180°C에서 2시간(자동차 및 항공우주 에폭시의 경우). 진공 백 압력은 최소 0.08MPa입니다. 가열 속도는 분당 2-3°C입니다.
허용되는 최대 플라이 낙하 각도는 얼마입니까?
플라이는 플라이 드롭 위치에서 응력 집중을 방지하기 위해 10:1 램프 비율(길이:두께)로 종료될 수 있습니다. 종단점을 5~10mm씩 엇갈리게 배치합니다.
i 사용 가능한 재료 인증: 항공우주 응용 분야의 경우 AS9100D, 자동차의 경우 IATF 16949. 맞춤형 섬유 무게와 너비는 4~6주의 리드 타임으로 제공됩니다. ASTM D3039에 따라 각 생산 로트의 샘플을 테스트합니다.
