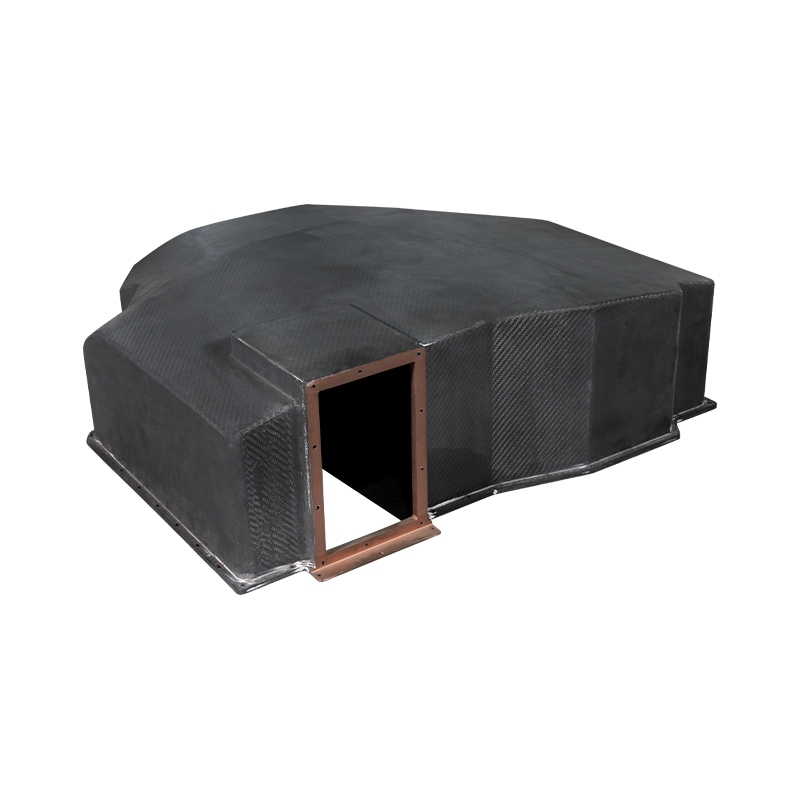

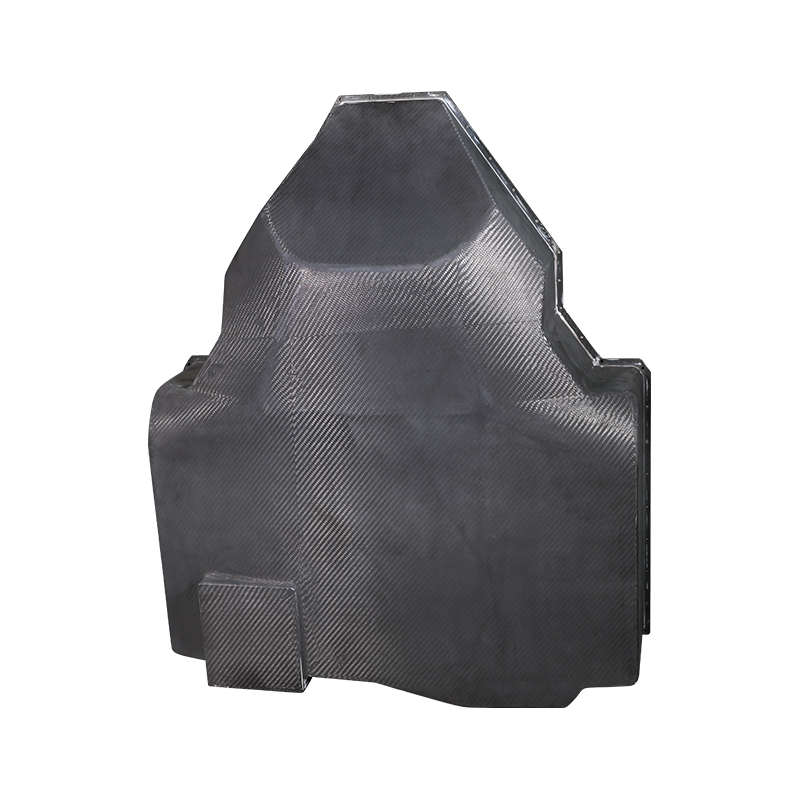

탄소 섬유 드론 외부 캐노피 후드 헤드 커버

항공기 구조의 무게를 약 15%~20% 줄이고 유효 하중을 늘릴 수 있습니다. 또한 UAV 프로세스 장비를 단순화하고, 조립 작업량을 줄이고, 제조 주기를 단축하고, 전체 항공기의 전체 수명 주기 비용을 절감할 수 있습니다. 매개변수를 사용자 정의할 수 있습니다.

문의하기

이전의：탄소섬유 무인항공기(UAV) 랜딩 기어 다음：탄소 섬유 드론 쉘

범위

UAV 외부 커버 · 항공우주 등급

탄소 섬유 드론 외부 캐노피 후드 헤드 커버

무게(일반) 42-68g

벽 두께 0.6-1.2mm

서비스 온도 -40~110°C

구조적 개요

일치하는 금속 성형 또는 오토클레이브 경화를 통해 제조된 프리프레그 탄소 섬유 캐노피. 고인성 에폭시 수지를 사용한 Toray T700 3K 능직 직물. 인장 탄성률 65GPa, 굴곡 강도 750MPa. DJI M300, Mav나c 3, Matrice 및 맞춤형 FPV 프레임용으로 설계되었습니다. GPS 모듈, IMU 및 페이로드 인터페이스 케이블을 위해 설계된 내부 공간입니다. ESD 보호를 위한 표면 저항은 평방당 10-100ohm입니다.

섬유 종류 도레이 T700SC 3K 2x2 능직

수지계 에폭시(Tg 135°C)

섬유량 57-62%

표면 마무리 광택(GU 90) 또는 무광택

장착 지점 M2.5 / M3 내장 너트

1

핵심 장점

질량 감소: 알루미늄 캐노피보다 70% 가볍고 PC-ABS보다 50% 가벼우며 동일한 강성
신호 투명성: 2.4GHz 및 5.8GHz에서 0.3dB 미만의 RF 전송 손실(비전도성 코팅 적용)
내충격성: 500g을 1.5m 높이에서 콘크리트 위로 떨어뜨린 후에도 균열 전파 없음

2

치수 매개변수

길이 범위: 55-120 mm (기체에 따라 다름)
폭 범위: 45-95mm
높이 범위: 25-55mm
공차: 장착 표면에서 ± 0.15mm
구배 각도: 탈형 시 2~3도

3

환경 저항

UV 저항성: QUV 500시간, 광택 유지율 85% 이상
수분 흡수율: 7일 침지 후 0.1% 미만
내화학성: 연료, 오일 및 표준 세척 용제에 영향을 받지 않음

통합 및 어셈블리 노트

장착 나사는 탄소와 알루미늄 기체 사이의 갈바닉 부식을 방지하기 위해 나일론 와셔를 사용해야 합니다.

M2 나사용 미리 뚫린 구멍 직경 2.2mm, 플러시 장착을 위한 카운터싱크 각도 100도.

ESC 모듈의 전자기 간섭으로부터 보호하기 위해 EMI 개스킷 채널을 사용할 수 있습니다.

배터리 또는 ESC 냉각 공기 흐름을 위해 성형 중에 환기 슬롯을 통합할 수 있습니다.

호환성 매트릭스

DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II 및 맞춤형 7인치~10인치 FPV 프레임과 호환됩니다.

드롭 메커니즘 또는 보조 카메라 돌출에 사용할 수 있는 페이로드 액세스 도어 설계.

MOQ 50 장치에서 지원되는 안테나(SMA, u.FL) 및 USB/HDMI 포트용 맞춤형 컷아웃.

취급 및 유지 관리 프로토콜

01. 청소 - 보푸라기가 없는 천에 이소프로필 알코올(70%)을 사용하십시오. 액체에 담그지 마십시오.

02. 검사 — 매 비행 전 탭 테스트를 통해 박리 여부를 확인합니다. 둔한 소리는 분리를 나타냅니다.

03. 수리 - 작은 균열이 에폭시 수지로 채워졌습니다. 충격 손상이 균열 길이 15mm를 초과하는 경우 커버를 교체하십시오.

04. 보관 - 사용하지 않을 때는 직사광선을 피하세요. UV 클리어 코팅으로 서비스 수명이 2,000 비행 시간까지 연장됩니다.

탄소섬유가 GPS 신호를 차단하나요?

코팅되지 않은 탄소 섬유는 RF 신호를 감쇠시킵니다. 캐노피에는 신호 손실을 0.5dB 미만으로 줄이는 비전도성 표면층(유리 섬유 또는 젤 코팅)이 포함되어 있어 외부 안테나 없이도 GPS 및 원격 측정 수신이 가능합니다.

최대 작동 고도 및 온도

고도는 최대 7,000m입니다. 연속 작동 온도 -30°C ~ 85°C. 110°C에 단기간 노출(어두운 표면에 직사광선).

맞춤형 금형 비용 및 리드타임

알루미늄 금형: USD 1,800-2,500, 리드타임 25-30일. 금형 완성 후 5일 이내에 샘플 캐노피가 제공됩니다.

i 모든 캐노피는 CMM을 통해 구멍 위치 공차를 100% 검사합니다. 배치 테스트 보고서에는 IPC-A-600에 따른 Tg, 섬유량 및 육안 검사가 포함됩니다. OEM 브랜딩(레이저 각인) 가능.
