범위

FR-4 / G11 시리즈

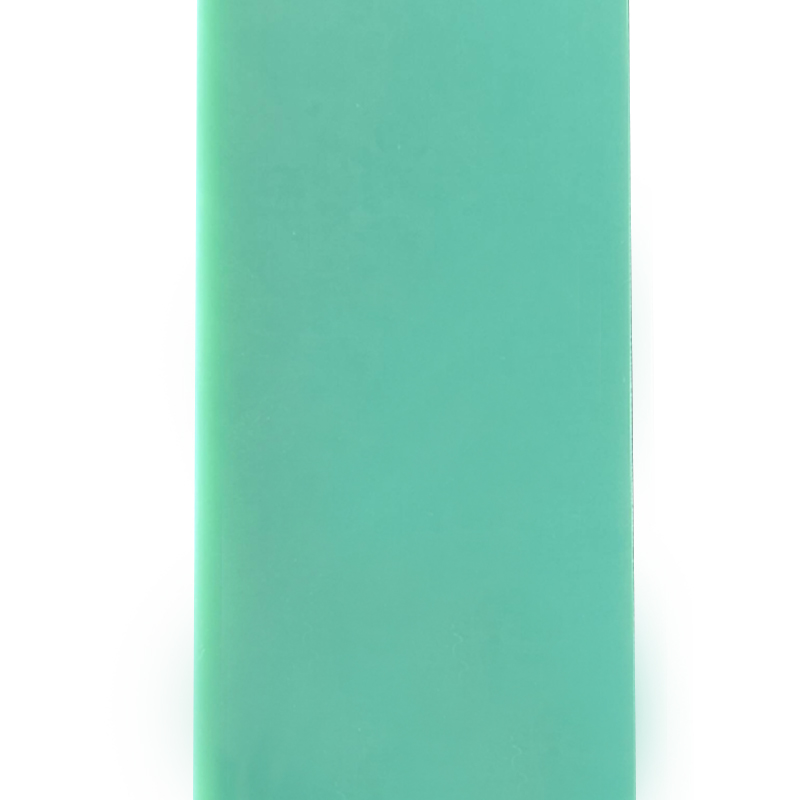

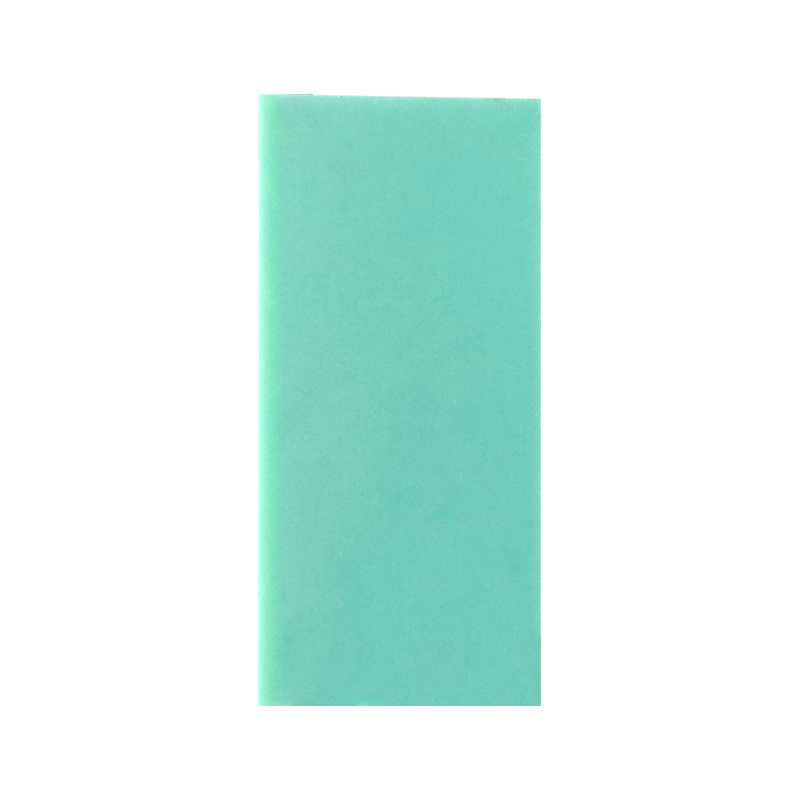

에폭시 수지 유리 섬유 절연 보드

브롬화 에폭시 수지로 함침된 연속 E-유리 직물 층, 160°C 및 14 MPa에서 압축 성형됨. 절연 강도 20~28kV/mm(ASTM D149), 24시간 침지 후 수분 흡수율 0.15% 이하. 작동 온도 등급 F(155°C), UL 94 V-0 가연성 등급. 두께 범위는 0.3mm ~ 50mm이며 전기 절연 및 구조적 장착을 위해 천연 녹색, 흰색, 노란색 및 검정색으로 제공됩니다.

열 등급 화씨(155°C)

UL 가연성 94 V-0

유전체 20–28 kV/mm

▸ 기술적 장점

아크 저항: 추적 없이 180초(ASTM D495), 고전압 스위치기어 및 접촉기에 대해 지정됨.
낮은 소산 인자: 1MHz에서 Tan δ 0.015–0.02는 고주파 PCB 애플리케이션에서 신호 무결성을 유지합니다.
가공 안정성: 초경 공구를 사용한 버(Burr) 없는 드릴링; 구멍 직경 ≥0.8 mm에서 박리 제어.
내습성: 95% RH에서 96시간 후 절연 저항 유지율 >95%.

▸ 기계 및 전기 데이터

굴곡강도(세로방향) 350~450MPa

인장강도 280~340MPa

압축강도 350~420MPa

체적 저항률 107 – 10⁸ MΩ·cm

CTI(비교 추적) 175~200V(PLC 3)

⎯

치수 공차

0.5~1.6mm	±0.10mm
1.6 – 3.0mm	±0.15mm
3.0 – 6.0mm	±0.20mm
길이/너비 ≤1000mm	±2.0mm

⎯

열 및 화학

연속 서비스: 130°C – 155°C
열전도율: 0.25~0.35W/(m·K)
내화학성: 아세톤, 에탄올, 미네랄 오일
피해야 할 것: 진한 황산

⎯

처리 매개변수

전단 ≤3mm 두께
드릴링 이송: 0.05–0.10 mm/rev
스핀들 속도: 20,000~40,000RPM
2mm 이상의 펀칭을 위해 80°C에서 예열

◆ 적용 분야(IEC 60893, NEMA LI-1에 따라 인증됨)

RoHS 준수 · REACH SVHC 없음 · 할로겐 프리 등급 사용 가능(IEC 61249-2-21)

보관 및 취급

▸ 가장자리 지지대가 있는 팔레트를 평평하게 유지하십시오. 뒤틀림 방지를 위한 최대 스택 높이는 800mm입니다.

▸ 습도 범위: 40% – 70% RH. 80% 이상의 RH에 장기간 노출되면 수분 흡수가 0.3% 이상 증가할 수 있습니다.

▸ 장기간 보관하는 동안 구리 또는 강철 표면과 직접 접촉하지 마십시오(산화 위험).

일반적인 질문 및 메모

최대 작동 전압? AC의 경우 두께 mm당 2.5kV(DC의 경우 60% 감소).

후성형 능력? 경화 후 열성형이 없습니다. 사전 함침된 시트만 해당됩니다.

진공 상태에서 가스 방출? TML 0.45%, CVCM 0.08% - 진공 챔버에 적합합니다.

변형 제어? 120°C에서 2시간 동안 어닐링하면 가공 후 잔류 응력이 줄어듭니다.
